Trappa med plåtsidostycken och trappräcke i smide

nov 25, 2014 | Trappor

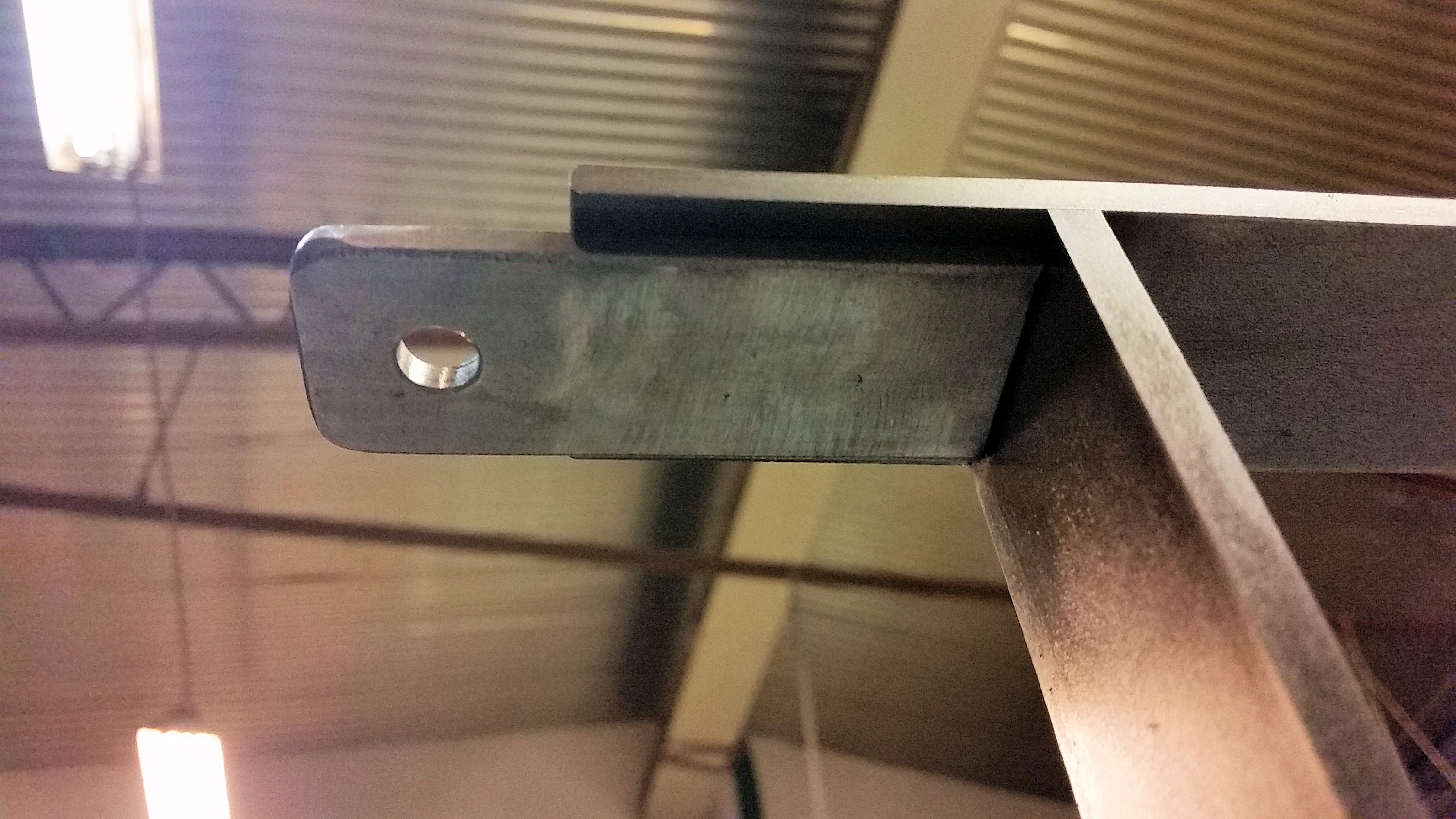

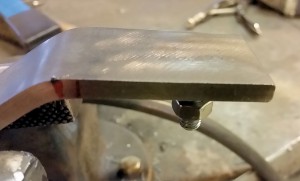

Handledsfäste sett från undersidan

Handledsfäste sett från undersidan

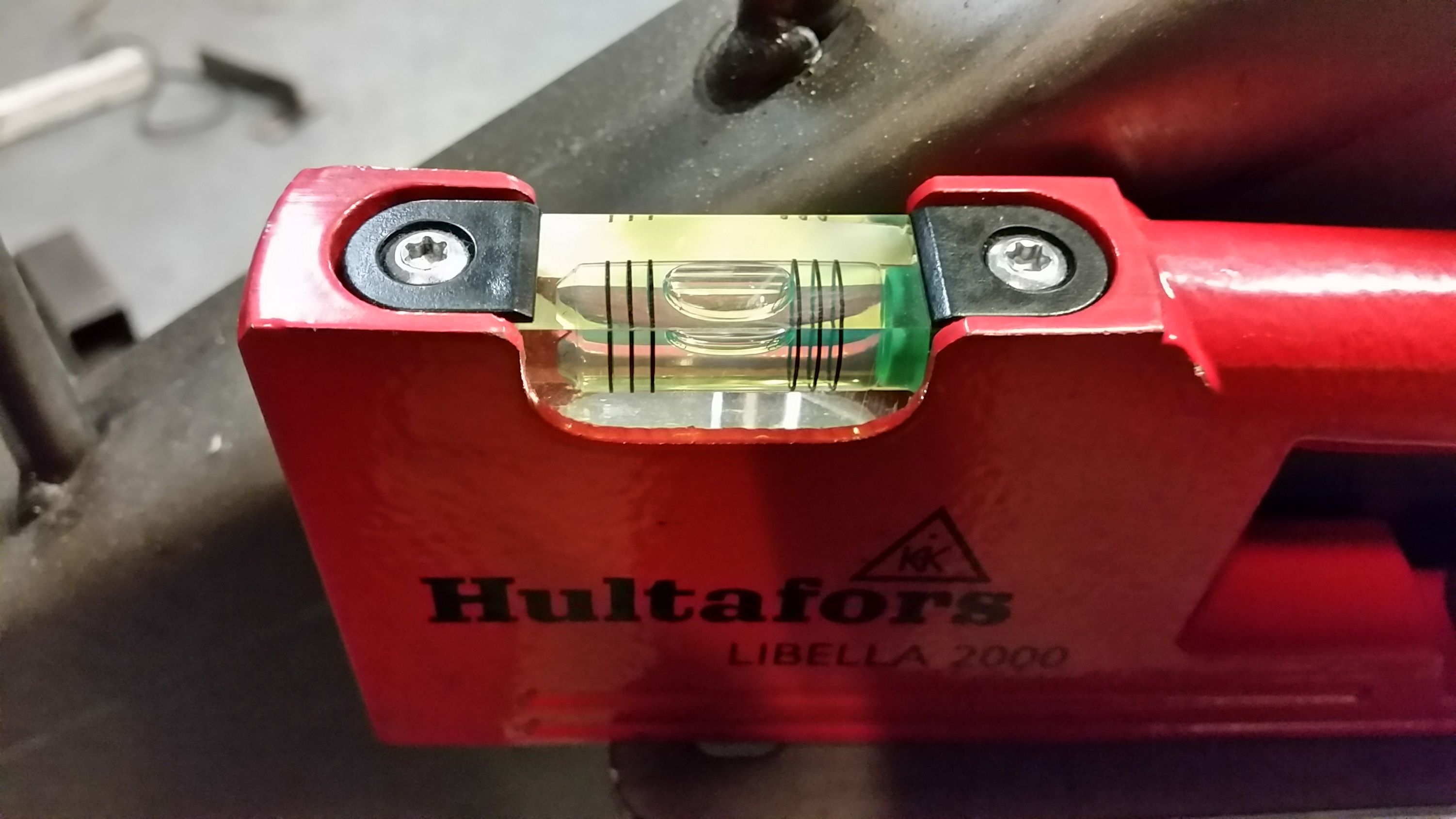

Vattenpasset har en nogranhet på 0,25mm/meter och ligger nu på ett trappstegs fäste  och sidostycket är exakt  i höjd.

Vattenpasset har en nogranhet på 0,25mm/meter och ligger nu på ett trappstegs fäste och sidostycket är exakt i höjd.

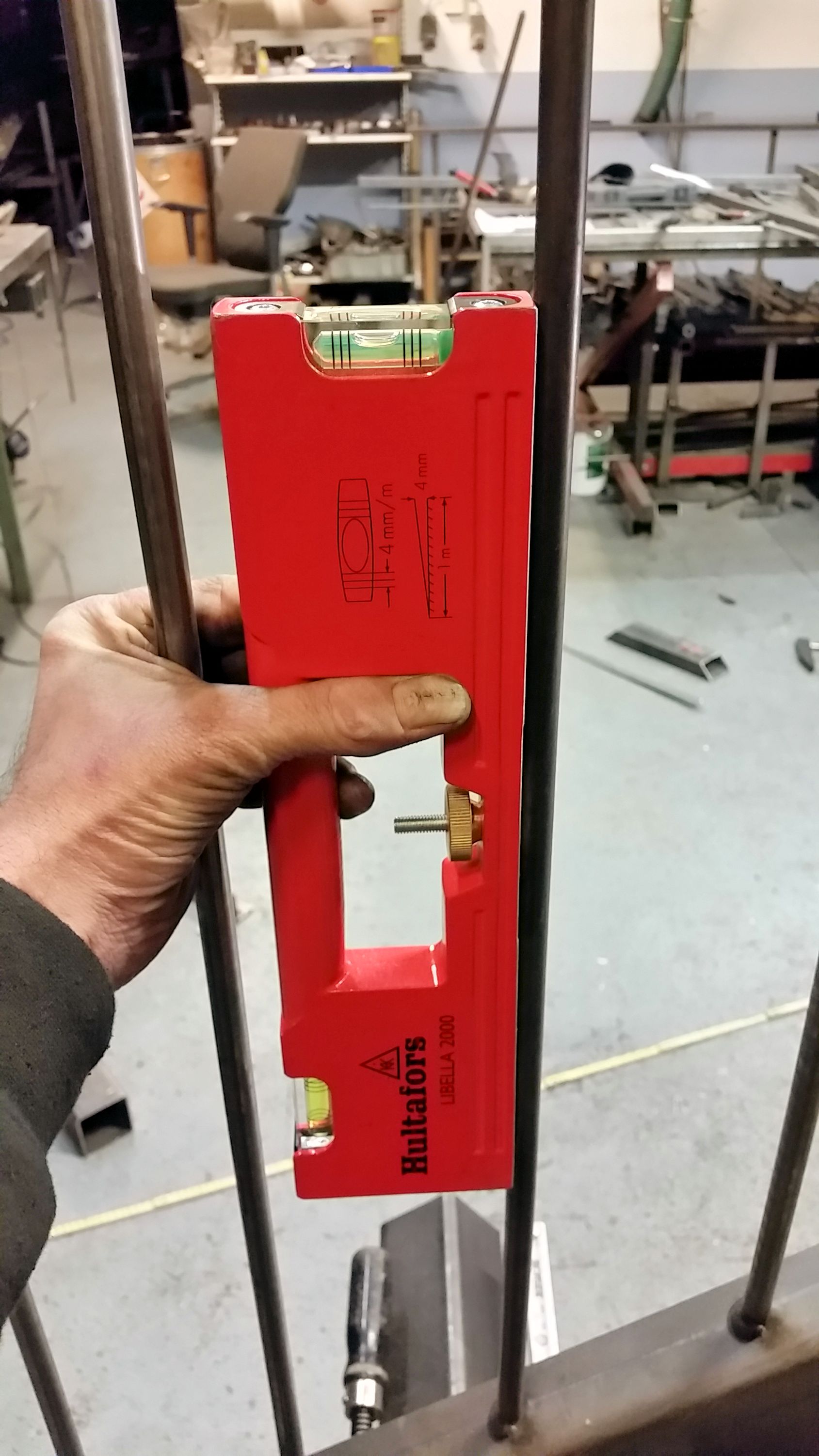

Samtidigt kontroll av stavarnas vinkel, vid färdigsvetsning så drog sig räcket något men ja tycker det ligger gott o väl inom tolerans.

Samtidigt kontroll av stavarnas vinkel, vid färdigsvetsning så drog sig räcket något men ja tycker det ligger gott o väl inom tolerans.

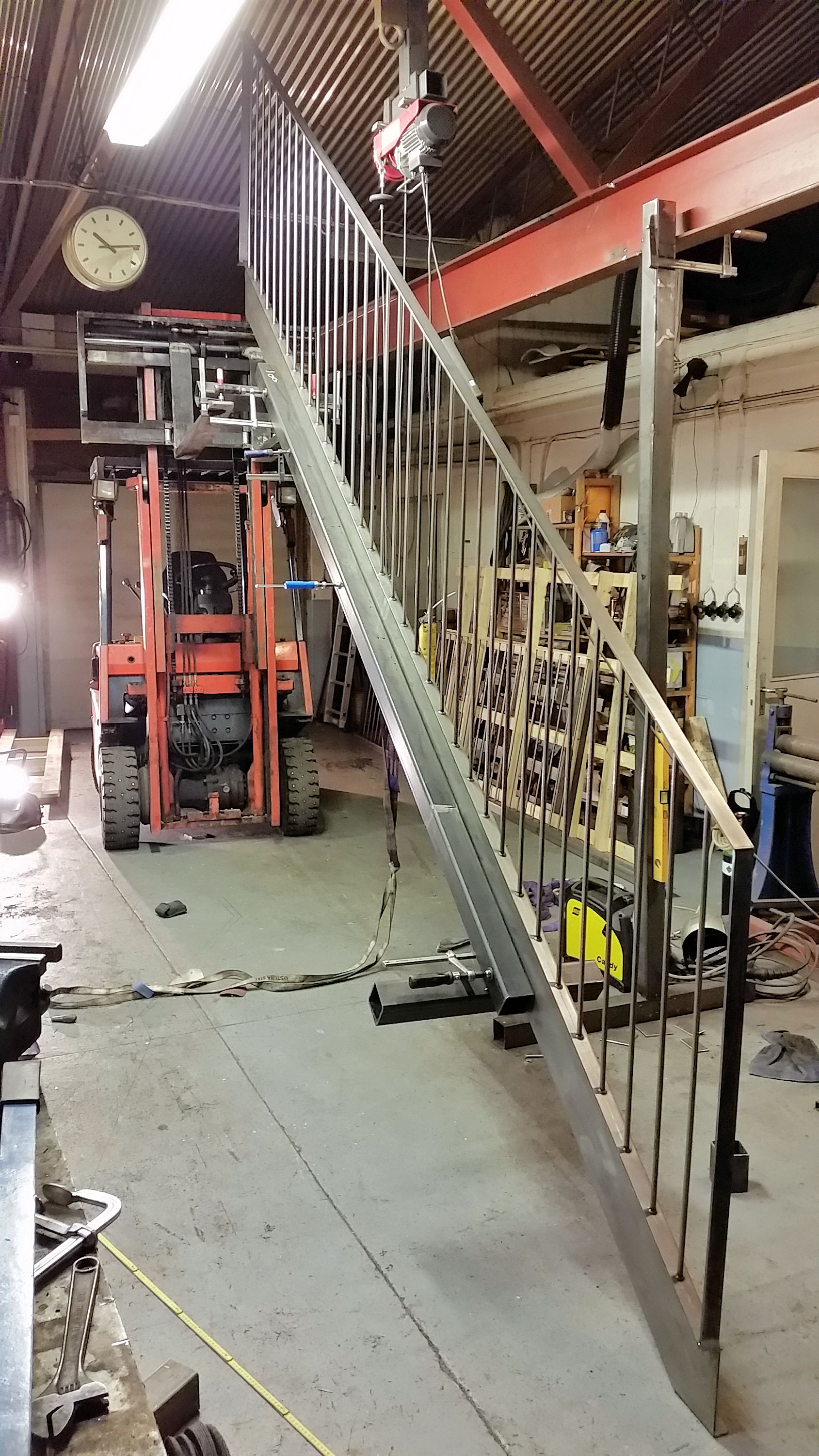

De va inte lätt att få upp trappa mellan alla grejer i verkstan men till slut gick så ja kunde kontroller lite iaf och få lite ro.

De va inte lätt att få upp trappa mellan alla grejer i verkstan men till slut gick så ja kunde kontroller lite iaf och få lite ro.

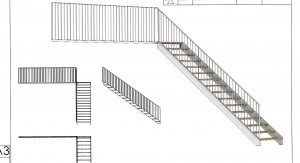

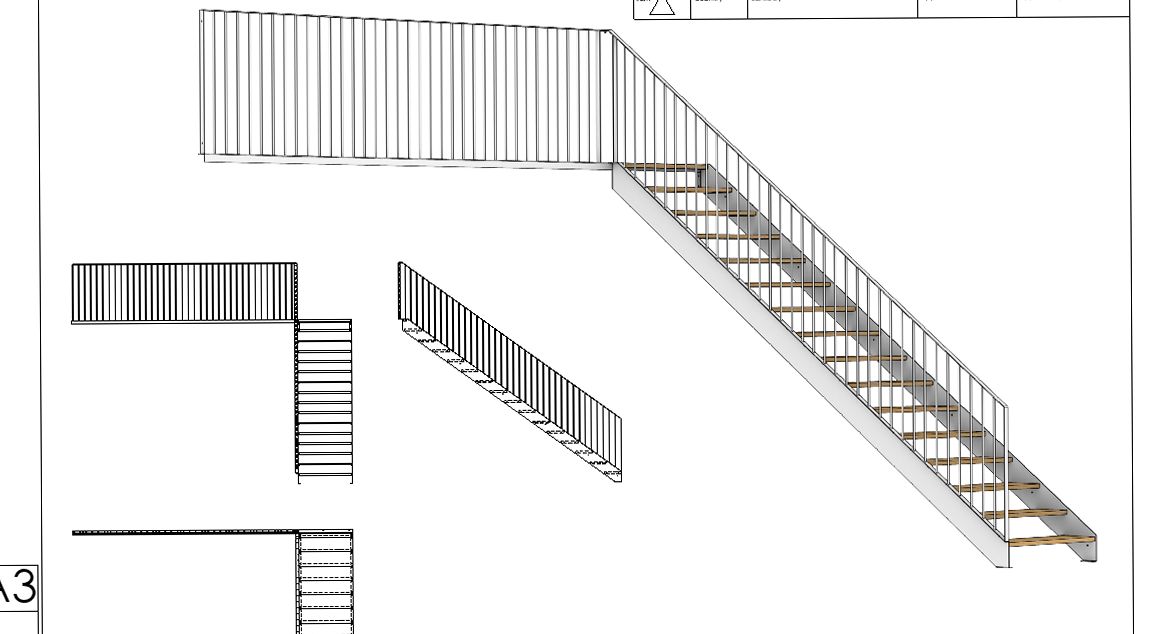

Snygg trappa med 2 trappsidostycken i plåt och trappräcke på ena sidan med 12mm runda  ståndare och plattjärns stolpar och handledare i 6 x 40 mm kalldraget plattjärn. Bekymret här är att man vill detta ska göras i 3 delar vilket gör det ganska tungt och otympligt. Allt ska pulverlackeras vit RAL 9010 så det blir extra noga med all svetsning då vit färg avslöjar det mesta :). Alla röda streck och märken jag gör måste man va noga att ta bort, rött syns genom vit pulverlack.

Ja nu är det snart de jobbiga kvar, att frakta dessa långa och otympliga trapp o räckes sektioner till lackering, hur det nu ska gå vet ja knappt :).

Handleds fäste till trappräcket. 2 hål borras på fästet som jag sen svetsar igen och slipar, blir snyggt och rent, lite mer jobb men det är det värt.

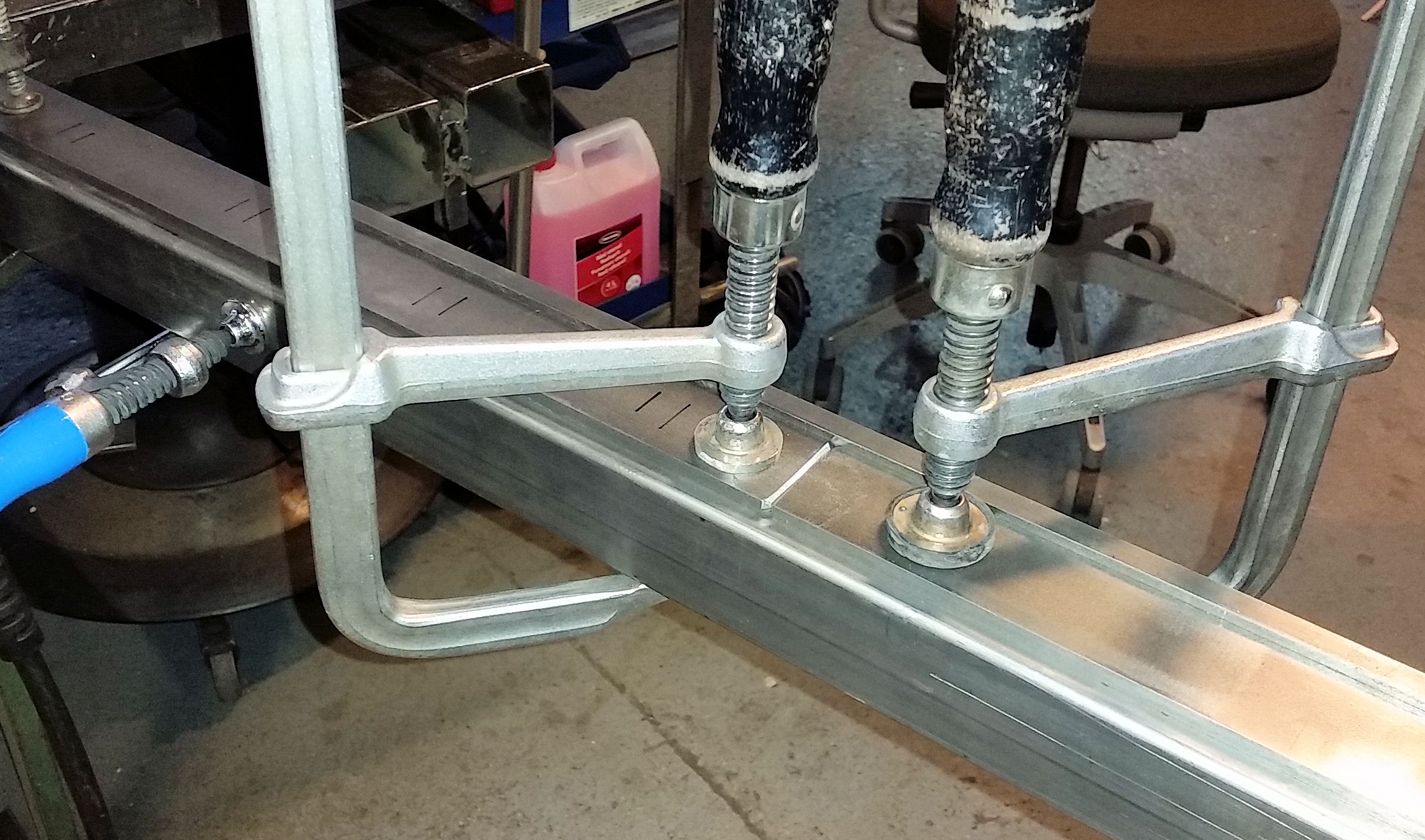

Måste här skarva vinkeljärnet som det övre räcket ska stå på, så man måste spänna fast ordentligt så skarven blir snygg o syns så lite som möjligt.

Skarvning på vinkeljärnet, har slipat en V fog på in o ut sidan och svetsas på båda sidor och sen slipas noga.

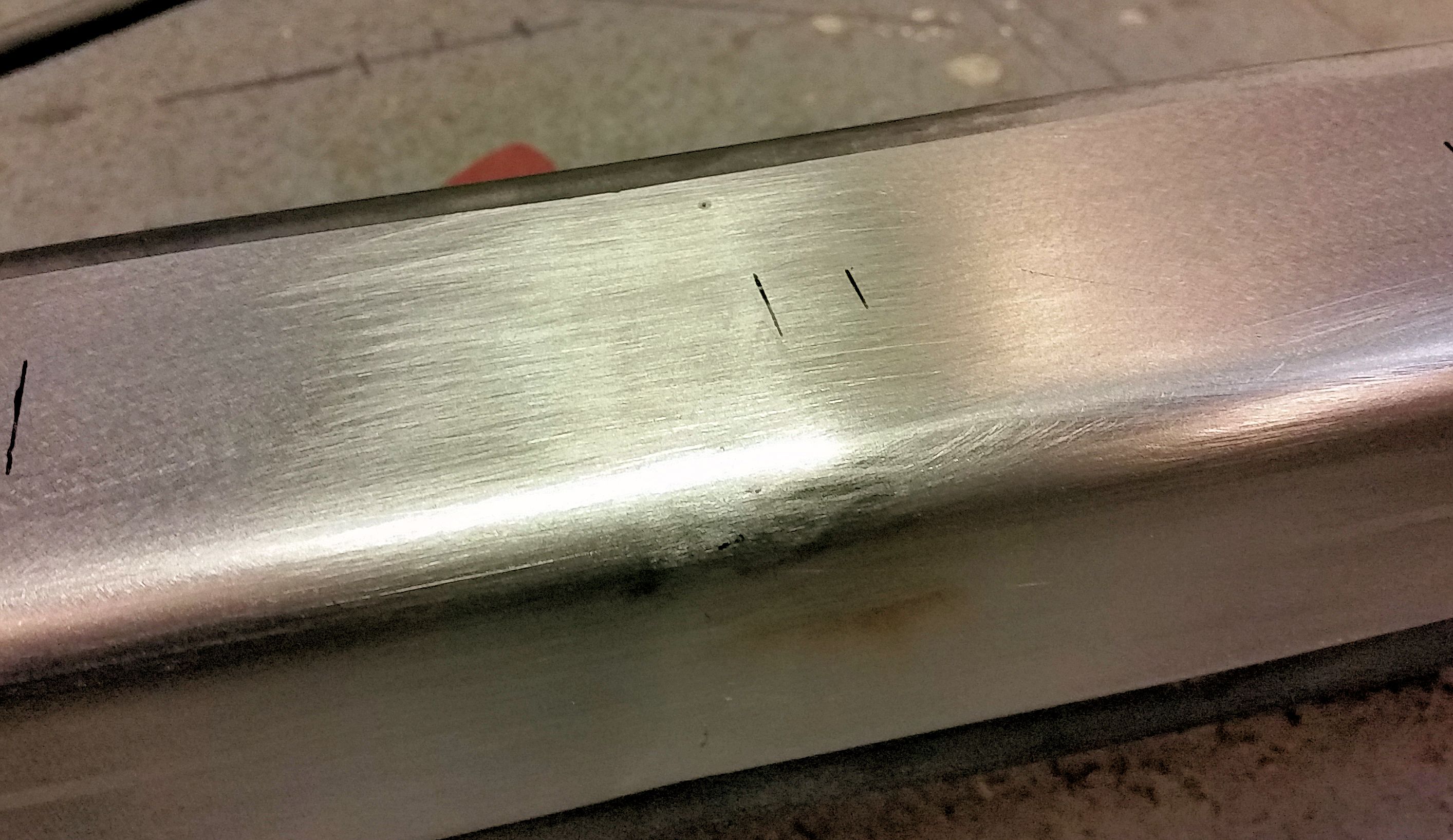

Skarven efter slipning, syns lite men borde va acceptabelt.

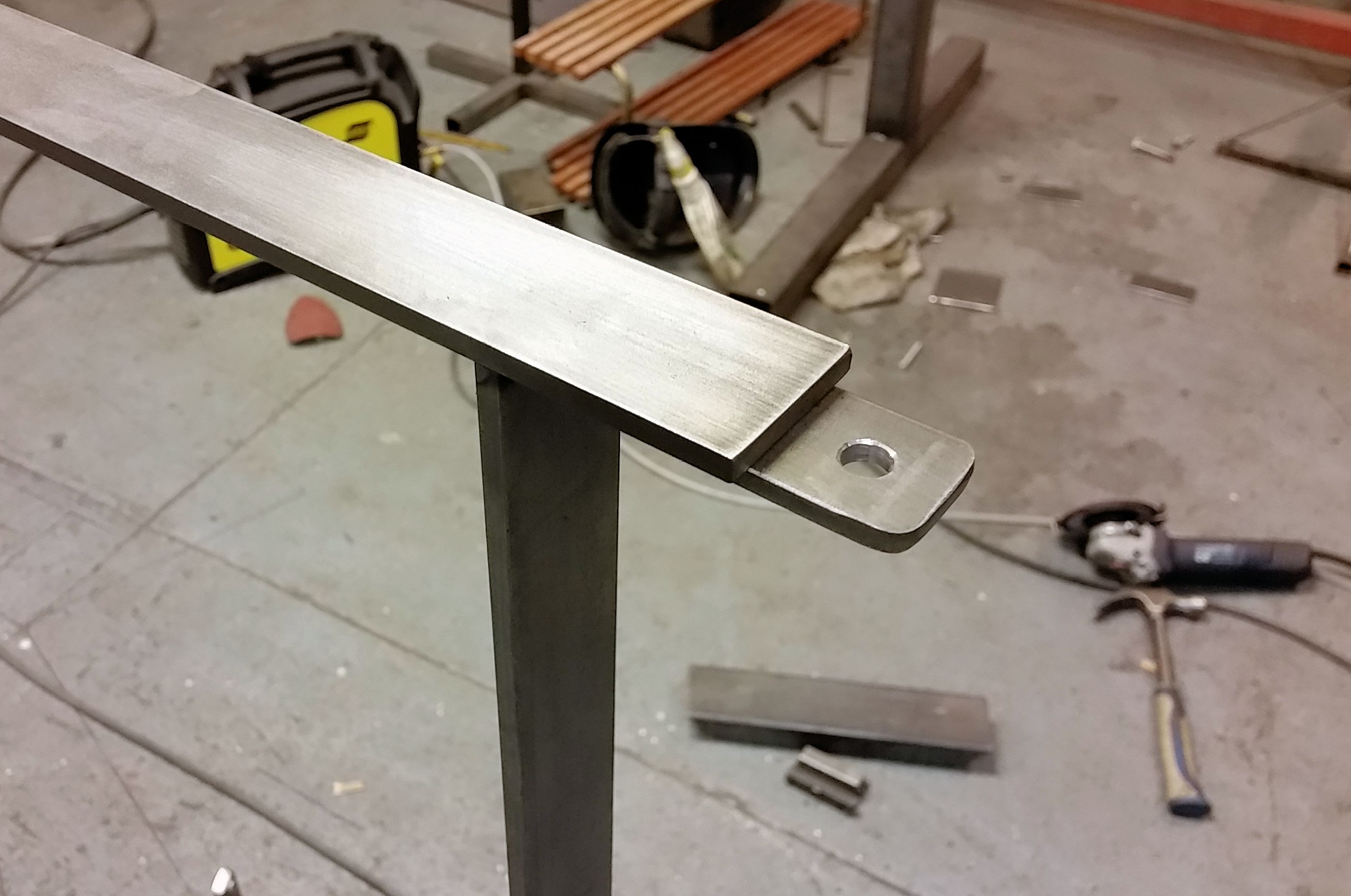

Handledsfäste kommer gå ihop med trappräcket i 90 grader

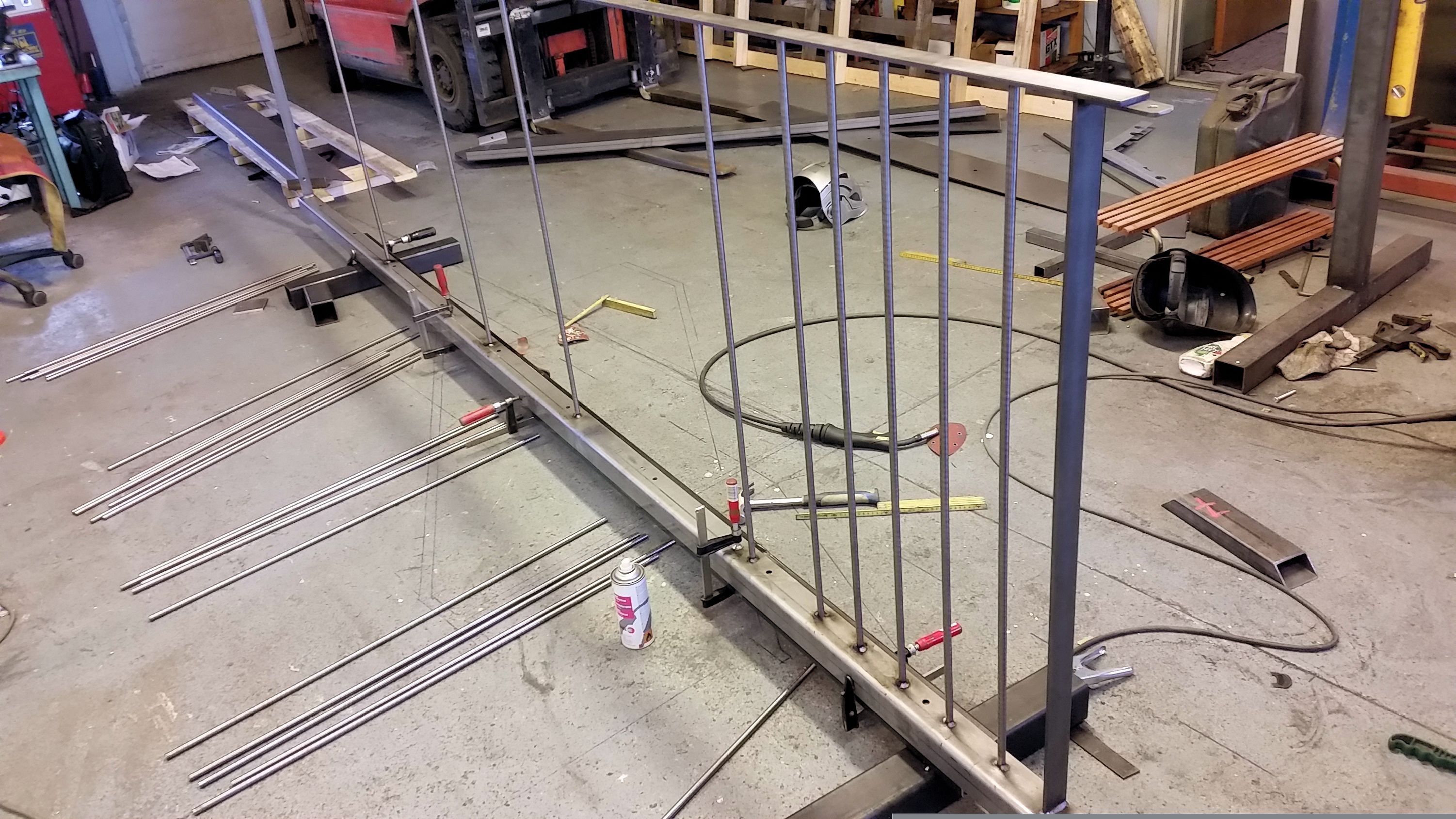

trappa_2014-12-29 10.28.11

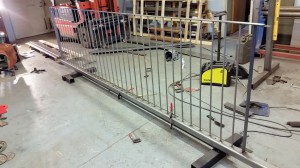

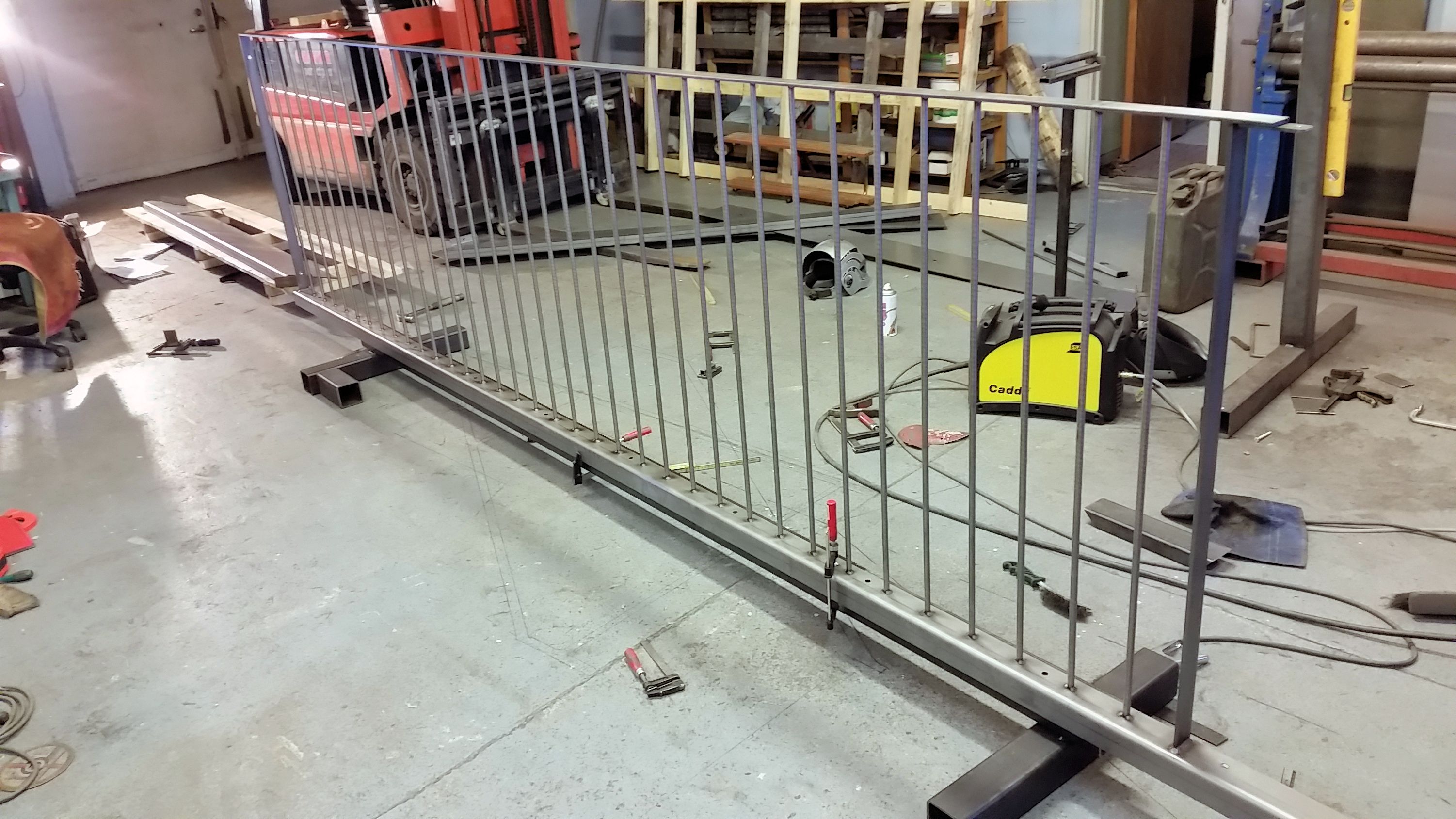

Så de va de golvmonterade räcket klart. Känns ganska OK.

Så de va de golvmonterade räcket klart. Känns ganska OK.

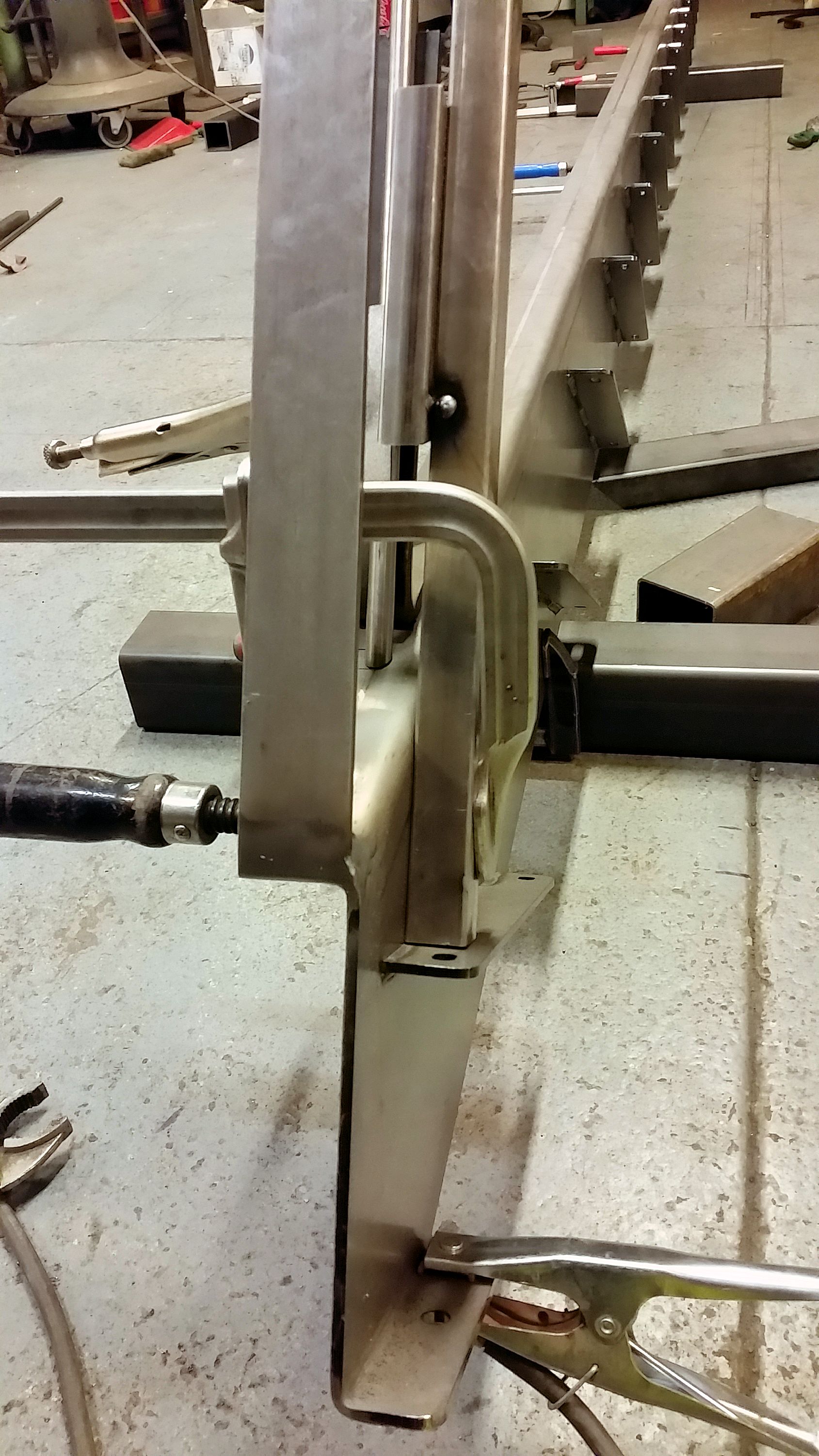

Första upplägget på trappsidostycket som trappräcket ska svetsas fast på, mycket pilligt o noga.

Första upplägget på trappsidostycket som trappräcket ska svetsas fast på, mycket pilligt o noga.

Slipa noga så brukar det bli hyfsat bra :), hade tur denna gång, syns inte så mycket.

Slipa noga så brukar det bli hyfsat bra :), hade tur denna gång, syns inte så mycket.

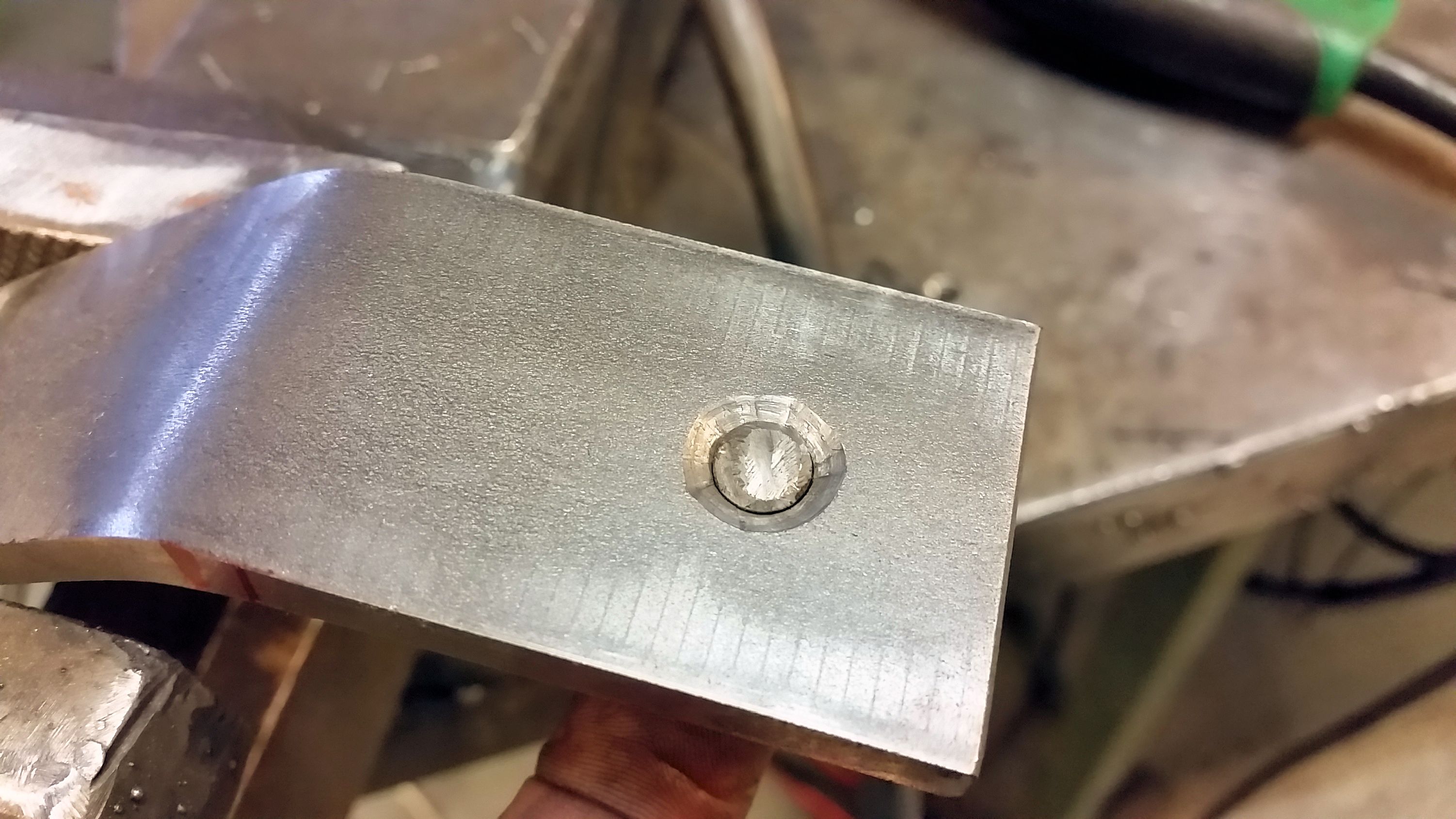

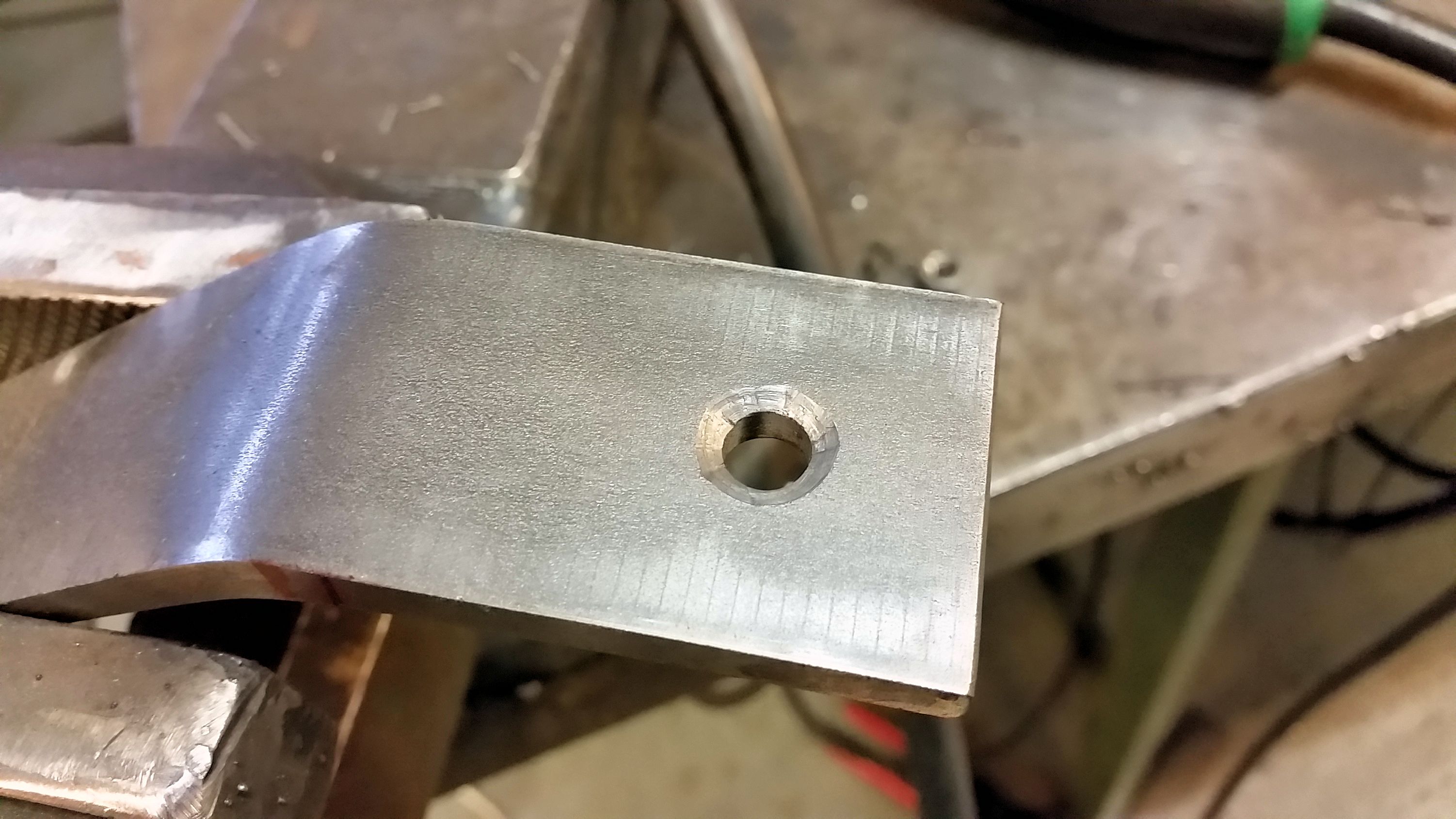

Hål för fästbult i handledaren, 8 mm, försäkt lite grand för bättre svets.

Hål för fästbult i handledaren, 8 mm, försäkt lite grand för bättre svets.

Bulten trycker ja upp halv vägs underifrån.

Bulten trycker ja upp halv vägs underifrån.

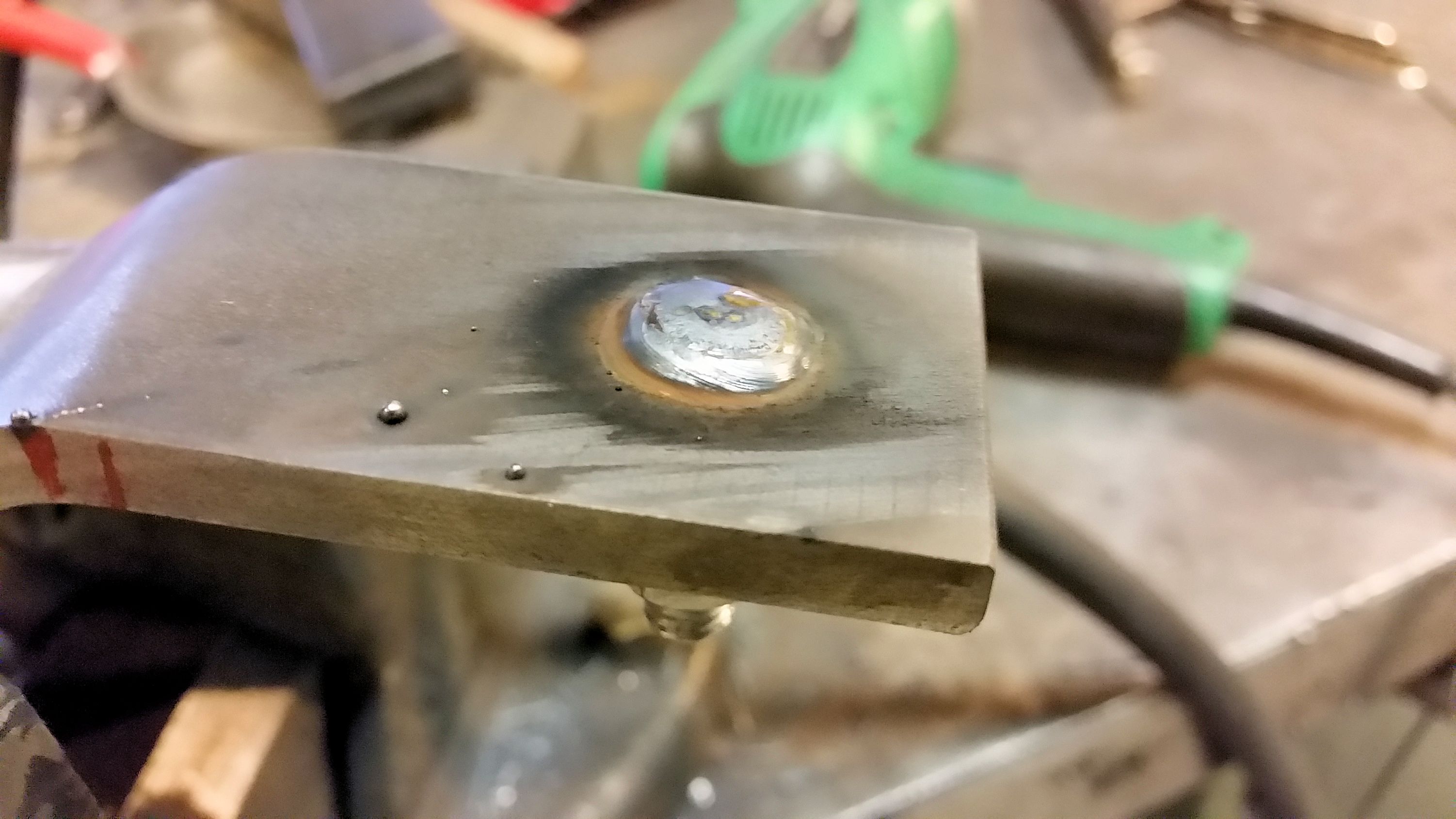

Ganska hög värme men svetsar snabbt för bra ihop smältning.

Ganska hög värme men svetsar snabbt för bra ihop smältning.

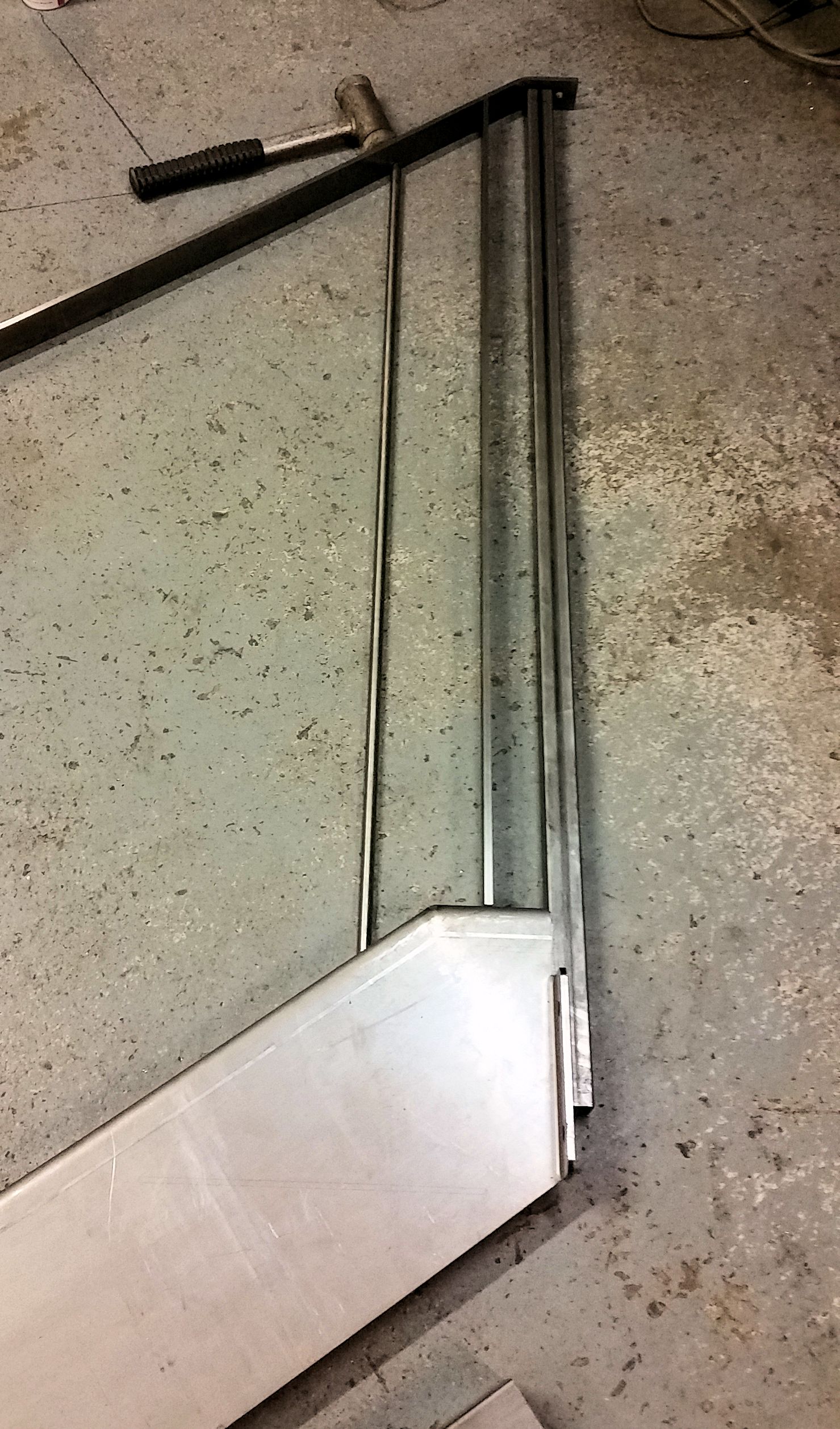

1a nedre stolpen på plats.

1a nedre stolpen på plats.

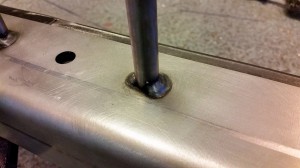

Svetsning av  ståndare

Svetsning av ståndare
