Enkelbalkstrappa i smide med 90 graders sväng med eksteg.

sep 11, 2016 | Trappor

Vi står inför projektet att bygga en ovanligt lång trappa; medan en standardtrappa vanligtvis har runt 13 steg, kommer denna att bestå av 17 steg.

Förhoppningen är att resultatet blir exceptionellt vackert.

Trappan ska konstrueras med balkar på 120×120 och massiva trappsteg i ek på 30mm, allt målat i en elegant mattsvart finish.

För första gången har jag även tagit mig an att skapa en miniatyrmodell av balken, ett litet experiment för att visuellt utvärdera designen och upptäcka eventuella brister i min planering innan arbetet påbörjas i full skala.

Ritningen som visas är inte exakt den vi kommer att följa, och som alltid är det viktigaste och svåraste momentet girningen av trappan, där fel kan inträffa på många olika sätt, det kan jag försäkra.

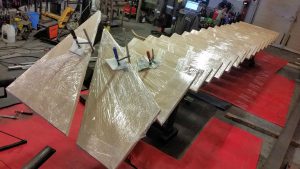

2016-10-21-11-10-18
Enkelbalkstrappa 17 steg

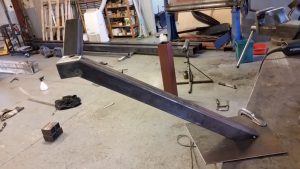

Denna model ä ca 400mm hög o tanken är att även kunna ha den som visning.
Denna model ä ca 400mm hög o tanken är att även kunna ha den som visning.

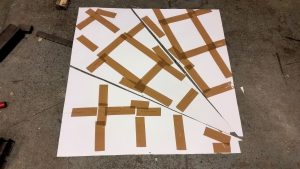

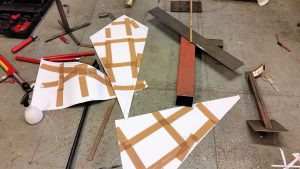

Har här skrivit ut tårtstegen i trappan för att få möjlighet att kolla så att den girade 90 graders balken kommer stämma med stegen.
Har här skrivit ut tårtstegen i trappan för att få möjlighet att kolla så att den girade 90 graders balken kommer stämma med stegen.

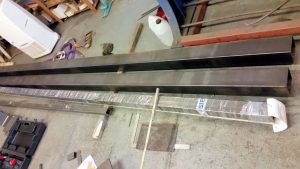

Ja allt material har nu kommit, sista röret kom idag.
Ja allt material har nu kommit, sista röret kom idag.

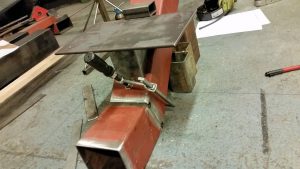

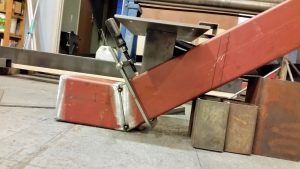

Ja detta är alltid pyssel o ibland tror ja att ja är den som är mest överraskad om det blir en trappa till slut haha. Men de tog inte lång tid förrän ja ser att ritning inte stämmer överens med mig.. Ja utgår ifrån att det är ritningen det är fel på :).
Ja detta är alltid pyssel o ibland tror ja att ja är den som är mest överraskad om det blir en trappa till slut haha. Men de tog inte lång tid förrän ja ser att ritning inte stämmer överens med mig.. Ja utgår ifrån att det är ritningen det är fel på :).
2016-09-27-19-11-32

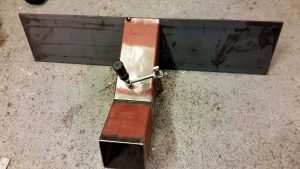

Tjhoo,, straxt klar,, hmm njaä de är kanske lite kvar, men man måste ju börja någonstans :). fortfarande bara test. men det är test som kanske går att använda :), alltid något.
Tjhoo,, straxt klar,, hmm njaä de är kanske lite kvar, men man måste ju börja någonstans :). fortfarande bara test. men det är test som kanske går att använda :), alltid något.

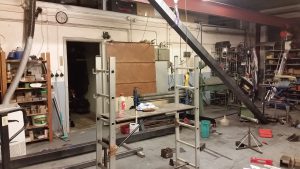

Värst va högt de blev.. :)
Värst va högt de blev.. 🙂
Denna va ju lite mer lätthanterlig :).
Denna va ju lite mer lätthanterlig :).

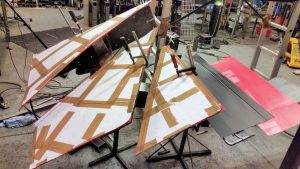

2016-10-03-20-49-40

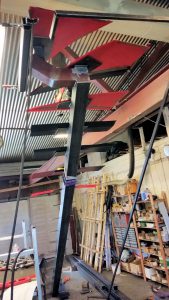

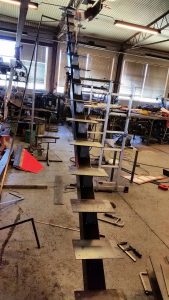

Hehe, ja de tar sig o man måste ju ha ett kort från ovan o ett under ifrån :), de va högt från ovan :). Nu ska det ,ålas lite o 30mm tjocka EK steg ska på, sen är det klart för leverans till Stockholm :)
Hehe, ja de tar sig o man måste ju ha ett kort från ovan o ett under ifrån :), de va högt från ovan :). Nu ska det målas lite o 30mm tjocka EK steg ska på, sen är det klart för leverans till Stockholm 🙂
2016-10-04-11-24-03

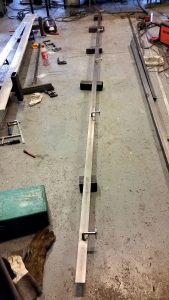

Ja då va den långa handledaren klar oxå, då har vi en kort kvar på ca 1m kvar.
Ja då va den långa handledaren klar oxå, då har vi en kort kvar på ca 1m kvar.

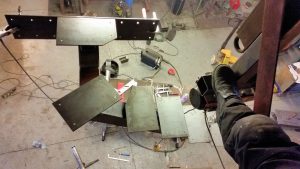

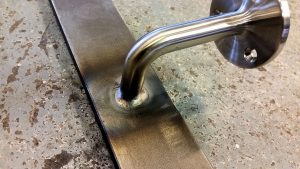

50x10mm kalldraget plattjärn till handledare, har sågat sönder lite rostfria handledsfästen som ja har Tigsvetsat dit för minimal svets söm, blev ju ganska OK :).
50x10mm kalldraget plattjärn till handledare, har sågat sönder lite rostfria handledsfästen som ja har Tigsvetsat dit för minimal svetssöm, blev ju ganska OK :). Slipat alla kanter då kalldraget har super vassa kanter.
2016-10-04-14-14-38
